分布式光伏防逆流如何实现？

国家能源局近日发布《关于做好新能源消纳工作保障新能源高质量发展的通知》，《通知》针对网源协调发展、调节能力提升、电网资源配置、新能源利用率目标优化等各方关注、亟待完善的重点领域，提出了具体要求，对规划建设新型能源体系、达成“双碳”目标具有重要意义。

安科瑞汪小姐/汪女士---Acrelwy

针对分布式光伏政策提倡就地消纳，不允许并网，对于新上的分布式光伏需要设置防逆流管理，那我们应当在哪里监视呢？

分布式光伏发电系统的并网点，是指分布式光伏发电系统与电网的连接点，而该电网可能是公共电网，也可能是用户电网。

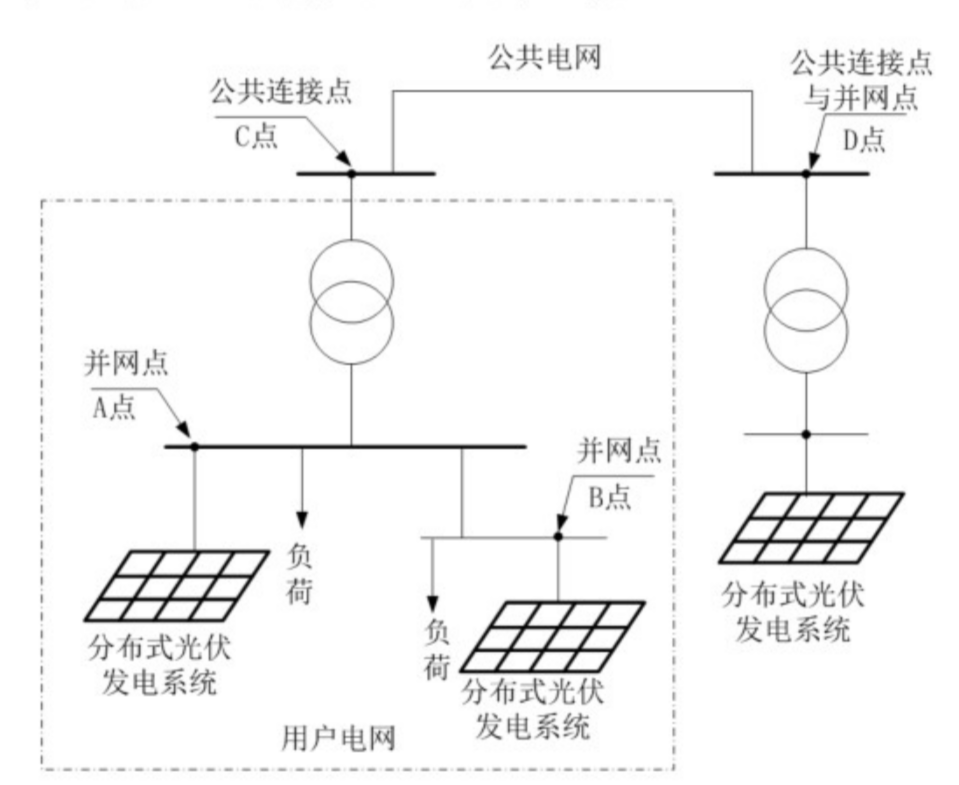

相信有不少朋友弄混光伏并网点，下面我们用一张图给大家讲解清楚

如图所示，虚框为用户电网，该用户电网通过公共连接点C与电网相连。在用户电网内部，有两个分布式光伏发电系统，分别通过A点和B点与用户电网相连，A点和B点均为并网点，但不是公共连接点。在D点有分布式光伏发电系统直接与公共电网相连，D点是并网点，也是公共连接点。

因此分布式光伏的防逆流应当监视公共连接点处的上网功率。

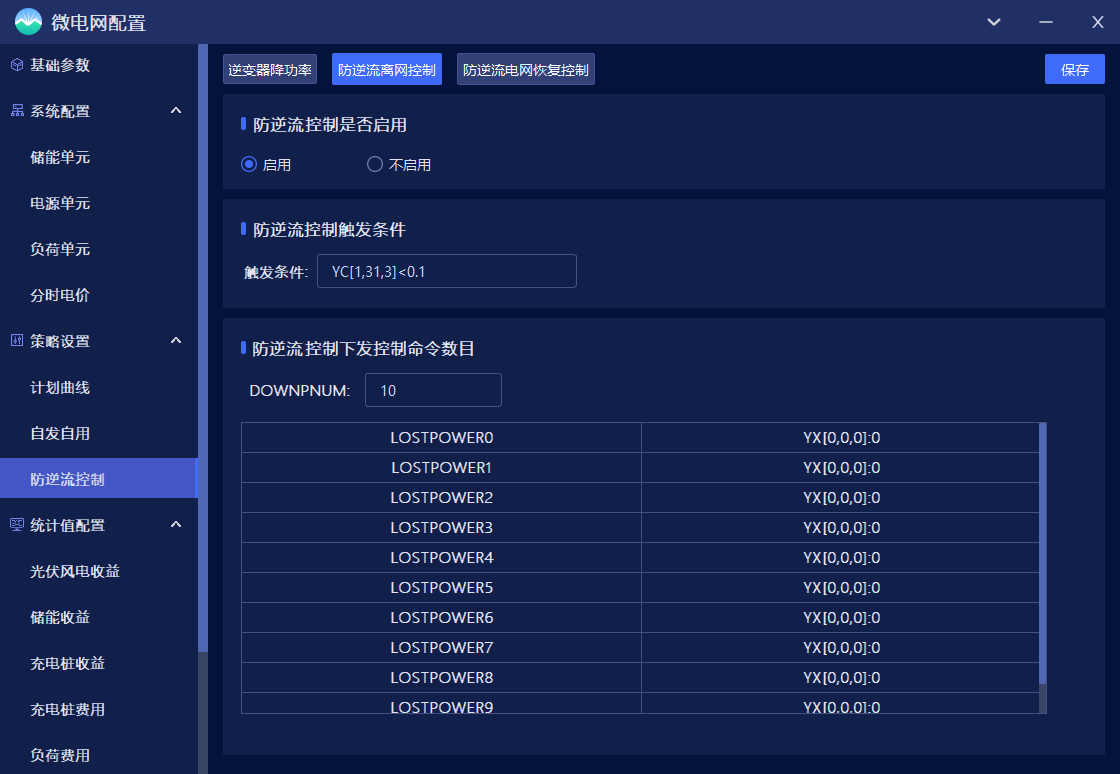

安科瑞分布式光伏监控系统Acrel-1000DP结合防逆流保护装置AM5SE-IS，可实时监测市电下网电量，软件内设置防逆流控制策略，满足站点防逆流并网要求，防逆流保护装置内设置逆功率保护功能做双重保障。

根据 GB/T 50865  ”当光伏发电系统设计为不可逆并网方式，应配置逆向功率保护设备。当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2s内自动降低出力或停止向电网线路送电。”

防逆流保护装置目前有2款，可以根据应用场景来选择。

1）当并网点与逆流检测点距离较近时，选择AM5SE-IS防逆流保护装置。

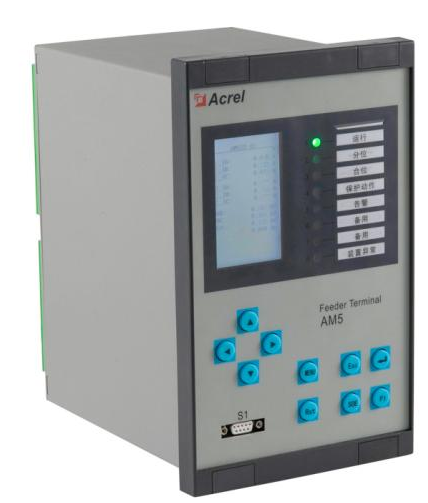

防逆流保护装置AM5SE-IS

AM5SE-IS防逆流保护装置，具有：

      逆功率跳闸、逆功率恢复合闸；

      低功率跳闸、低功率恢复合闸。

下图为AM5SE-IS防逆流保护装置功能示意图：

2）当并网点与逆流检测点距离较远时（200m以上时），选择AM5SE-PV系列主从机防逆流保护装置。

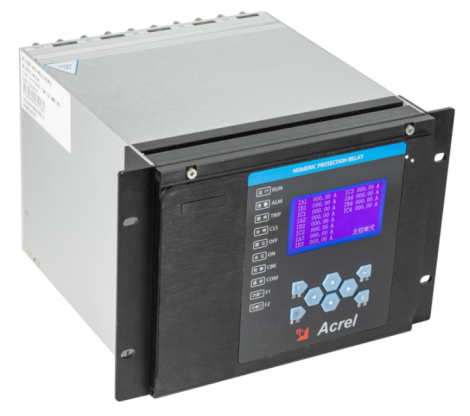

防逆流保护主机AM5SE-PVM

    防逆流保护主机AM5SE-PVS

AM5SE-PV系列防逆流保护装置，具有主从机方案四段低功率/低功率恢复合闸、主从机方案逆功率/逆功率恢复合闸、主机防孤岛保护、从机防孤岛保护的国内。

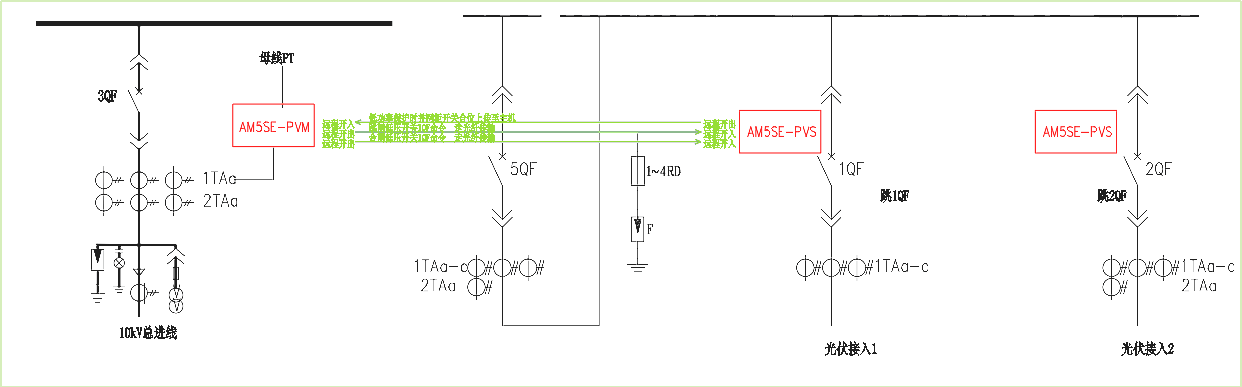

下图为AM5SE-PV主从机方案防逆流保护装置功能示意图：

若一路市电进线下带多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS（*多支持1主5从）。

若当市电进线为多路电源进线带1或多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS2（1个主机*多支持5个从机、1个从机*多接受4个主机）。
